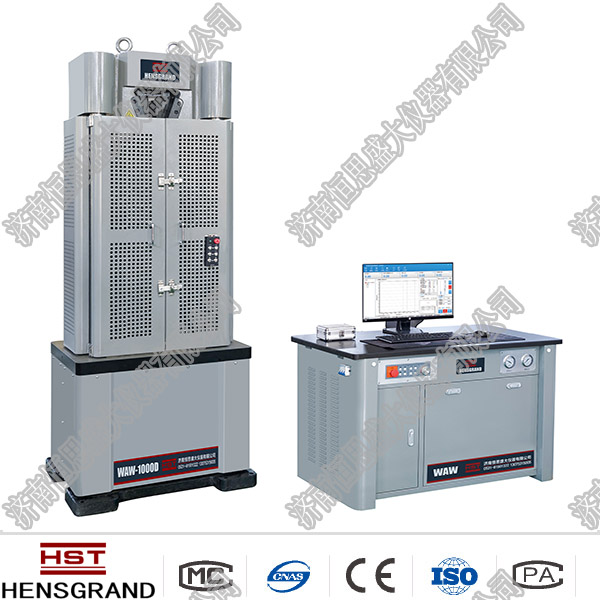

30吨液压万能试验机改造（电液伺服）

产品分类：液压万能试验机-微机控制改造

产品概述：本机采用计算机全自动闭环控制、传感器测力、计算机屏幕实时显示、具有存储打印功能。试验完成后自动求取材料的最大力、抗拉强度、屈服强度、弹性模量、断后伸长率、断面收缩率等试验结果。

本机为四立柱、双丝杠、油缸下置式主机结构，控制油源为琴式油源控制柜。拉伸空间位于主机上方，压缩、弯曲、剪切试验位于主机下方即移动横梁和工作台之间。试验空间的调整通过移动中横梁的位置来实现，中横梁的移动采用了齿轮减速电机带动链条传动。计算机自动控制伺服阀完成对试样的加载过程，具有等速率试验力、等速率变形、等速率位移多种自动控制方式，各种控制方式间均可实现平滑切换，独立的外置控制器和强电控制系统为设备的稳定运行提供了强有力的保障。试验完成后计算机可自动计算材料的弹性模量、抗拉强度、上下屈服强度、规定非比例延伸强度、最大力总伸长率、断后延伸率和断面收缩率等试验结果，并可以直接输出标准试验报告和试验曲线，也可以EXCELL和WORD格式输出统计报告。

性能特点

1、主机采用四立柱高刚性框架结构，支撑稳定、加载平稳、外形美观；

2、主机底座采用QT500-7精密铸造,降低设备运行噪音，提高设备的刚性；

3、移动横梁和上横梁均为精密铸造，CNC精密加工，确保试样夹持的对中性；

4、移动横梁升降系统采用磨制丝杠，精密齿轮减速机，减少横梁升降时产生的噪音；

5、特殊结构设计的钳口座、杜绝因钳口座呈喇叭状变形损坏，提高了设备的使用寿命；

6、钳口采用燕尾槽结构，硬度高达58-62HRC，有安装便利、结实耐用的优点；

7、测控系统运行速度快、界面温和、具有多种试样信息输入模式，可满足不同材料的测试；8、试样信息录入便捷，相同条件的试样信息一次输入即可完成多个试样的试验；

9、相同条件的试样，可进行各类试验曲线的叠加显示，能清晰辨识材料的稳定性；

10、试验力、变形显示精度高达1/50万，全量程显示分辨率不变，以确保测量的准确性；

11、试验力、位移、变形、加载速率和多种试验曲线随试验过程动态实时屏幕显示；

12、试验进程的加载方式可按照客户的设想进行自由编辑程序实现控制；

13、试验结果可实现局域网络间资源共享；

14、当负荷超过满量程的3-5%自动过载保护停机。

主要指标

产品型号	WAW-100D	WAW-300D	WAW-600D	WAW-1000D
主机结构形式	燕尾槽钳口+四立柱+双丝杠+全防护+主油缸下置
最大试验力	100kN	300kN	600kN	1000kN
试验机级别	1级或0.5级
试验力测量范围	2%-100%FS
试验力示值相对误差	显示值的±1%或±0.5%
位移显示精度	0.01mm
位移测量准确度	±0.5%
变形显示精度	0.001mm
变形测量精度	±0.5%
控制方式	伺服阀自动控制恒力、恒位移和恒变形多种加载方式
横梁移动速度	约220mm/min
活塞最大速度	300mm/min		150mm/min	100mm/min
活塞行程	250mm
控制方式	手动加载
拉伸空间/压缩空间	780/550mm		900/650mm	950/700mm
立柱左右间距	485		500	560
试样夹紧方式	液压自动夹紧
圆试样夹持直径	Φ4-20mm	Φ10-32mm	Φ13-40mm	Φ13-45mm
扁试样夹持厚度	0-15mm		0-15mm	0-20mm
扁试样夹持宽度	80mm		90mm	100mm
上下压盘	圆压盘直径160mm，下压盘带球面调整
控制油源外形尺寸	1200675780mm
主机外形尺寸(mm)	745×685×1905		760×690×2055	830×720×2155
供电电源	三相五线制，380V/50Hz，3kW
