防水材料试验机，拉力试验机的基本功能：拉伸性能，拉伸强度与变形率，拉断力，抗撕裂性能，热封强度性能，滚筒剥离试验，90度剥离，绳类拉断力，裤型撕裂力，180度剥离，压缩试验，弯曲试验，剪切试验，顶破试验等完成不同的试验，根据客户的需求不同，可以安装不同的夹具，宽试样夹具，日式夹具，英式夹具等符合多个国家的标准。今天科准小编为大家介绍一下如何在防水卷材拉伸试验机上做撕裂实验。

一、拉伸撕裂试验原理

1、试验的原理是测量试件完全撕裂需要的力，是试件已有缺口或割口的延续。防水卷材拉伸试验机在恒定速度下产生均匀的撕裂力直至试件破坏，记录达到的最高点的力。

2、仪器设备防水卷材拉伸试验机应有连续记录力和对应距离的装置，能够按以下规定的速度勻速分离夹具。防水卷材拉伸试验机有效荷载范围至少2000N，夹具拉伸速度为（100士I0）mm/min,夹持宽度不少于50mm。苏州科准测控有限公司可以很轻松地完成这个试验，防水卷材拉伸试验机的夹具能随着试件拉力的增加而保持或增加夹具的夹持力，对于厚度不超过3mm的产品能夹住试件使其在夹具中的滑移不超过1mm,更厚的产品不超过2mm。试件在夹具处用一记号或胶带来显示任何滑移。力测量系统满足JJG139—1999至少2级（即士2%）。

二、裁取试件的模板尺寸见图1

三、试验步骤

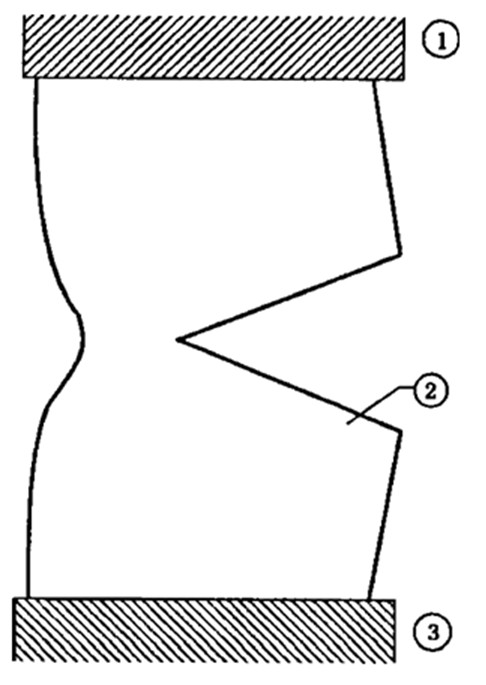

步骤试件应紧紧的夹在防水卷材拉伸试验机的夹具中，注意使夹持线沿着夹具的边缘（见下图） 试件试验温度为（23土2）C，拉伸速度为（100士 10）mm/min。记录每个试件的最大拉力。

1. 上夹具;

2. 试件；

3. 下夹具。

四、结果表示

1、计算每个试件的最大拉力用N表示。舍去试件从防水卷材拉伸试验机夹具中滑移超过规定值的结果，用备用件重新试验，计算每个方向的拉力算术平均值（Fl和FT），用N表示，结果到1N。

2、试验方法的度没有规定。
